產品概述
DFW- 12系列電纜分支箱系戶外設計，全密封結構，柜體防護等級達IP33。電纜接頭支架采用不銹鋼材料，外殼采用2mm優質不銹鋼板制造，箱體內部由電纜倉頂板分隔成母線室和電纜倉兩部分。母線室是由2mm鋼板圍成的密封室。電纜接頭支架位于母線室的.上部，用來支撐套管，套管則用來固定電纜接頭，電纜接頭的相間距離為180mm。如果是帶避雷器型，避雷器安裝在電纜接頭的尾部。另外，短路指示器和帶電顯示器也裝在母線室內。母線室所有帶電部件都進行嚴格的硅橡膠外包絕緣處理。電纜倉位于母線室下部，是電纜進出的通道，倉內有電纜固定夾和接地端子。
功能及特點
1、全絕緣、全密封，可保證人身安全。
2、戶外型,防塵、防潮、抗洪水、耐腐蝕、環境適應性強。
3、組合靈活，進出線從二路到六路，滿足多種接線要求。
4、體積小、結構緊湊、外形美觀大方、安裝簡單、免維護。
5、可帶電顯示器。
7、可帶避雷器。

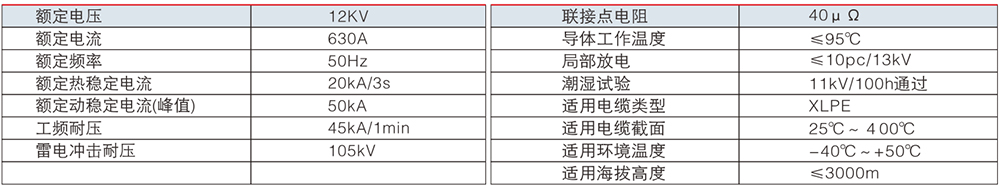

技術參數

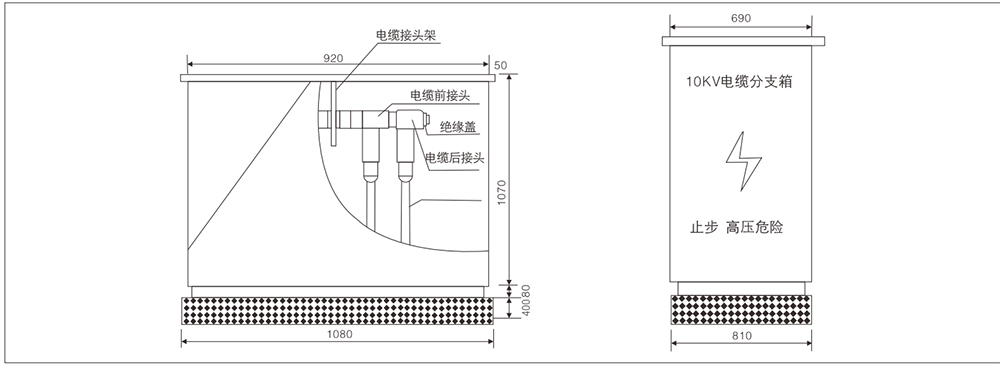

產品外觀圖

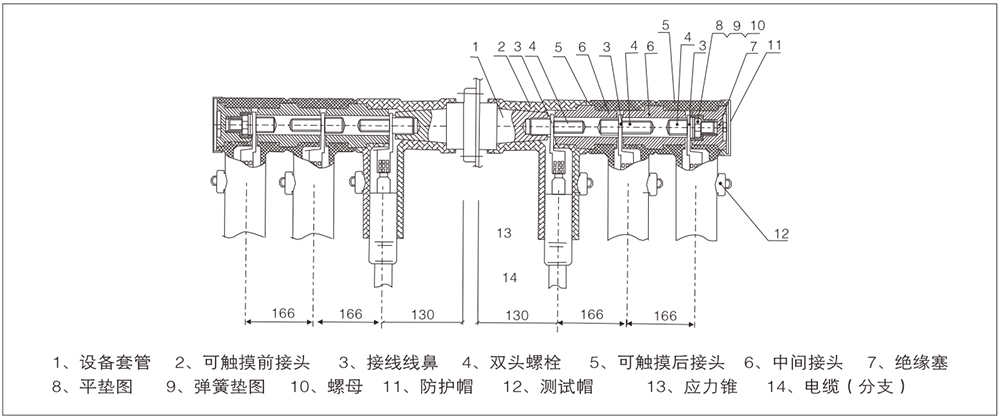

電纜連接剖面圖
